راهنمای جامع نصب پمپ آب ساختمان؛ صفر تا صد تجهیزات لازم

نصب پمپ آب خانگی نیازمند رعایت دقیق ترتیب لوله‌کشی، استفاده از مخزن ذخیره استاندارد و نصب قطعات کنترلی نظیر ست کنترل یا منبع تحت فشار است. رعایت نکردن این اصول فنی باعث سوختن زودهنگام پمپ، ایجاد صدای شدید در ساختمان و افت فشار مجدد آب می‌شود. اگر با باز کردن هم‌زمان دو شیر آب در آپارتمان یا خانه ویلایی با افت شدید فشار مواجه می‌شوید، مشکل معمولا از کمبود توان دستگاه نیست؛ بلکه به جانمایی اشتباه اتصالات و نحوه لوله‌کشی مربوط می‌شود. بر اساس تجربیات عملی تیم فنی خانه کفشور در تامین تجهیزات تاسیساتی، اجرای صحیح مدار بای‌پاس (Bypass) و انتخاب اتصالات برنجی باکیفیت، عمر مفید سیستم آبرسانی را تا دو برابر افزایش می‌دهد. با خانه کفشور همراه شوید تا در نصب پمپ آب مورد نظرتان شمارا راهنمایی کنیم.

الزامات و قوانین قبل از نصب پمپ آب خانگی

اتصال مستقیم پمپ به کنتور آب شهری بر اساس ضوابط سازمان آب و فاضلاب ممنوع است. این کار علاوه بر ایجاد مکش معکوس و ورود آلودگی شبکه شهری به لوله‌کشی داخلی، جریمه‌های قانونی و قطع انشعاب را به همراه دارد. راهکار استاندارد و ایمن، تعبیه یک مخزن ذخیره آب پیش از ورودی پمپ است.

برای انتخاب حجم مخزن ذخیره نیازی به محاسبات پیچیده مهندسی نیست. استاندارد عمومی تاسیسات ساختمان به ازای هر واحد مسکونی (با فرض ۴ نفر جمعیت)، حداقل ۲۵۰ لیتر حجم ذخیره را پیشنهاد می‌کند.

برای اطلاع از پمپ آب مناسب خودتان توصیه می‌کنم وبلاگ کدام پمپ آب مناسب ساختمان من است را مطالعه کنید.

تجهیزات و ابزار لازم برای نصب پمپ آب

آماده‌سازی پیش‌نیازها و قطعات قبل از شروع لوله‌کشی، از توقف کار و آسیب به رزین اتصالات جلوگیری می‌کند. عدم استفاده از قطعات جانبی استاندارد، شایع‌ترین دلیل افت فشار و کارکرد یکسره دستگاه است.

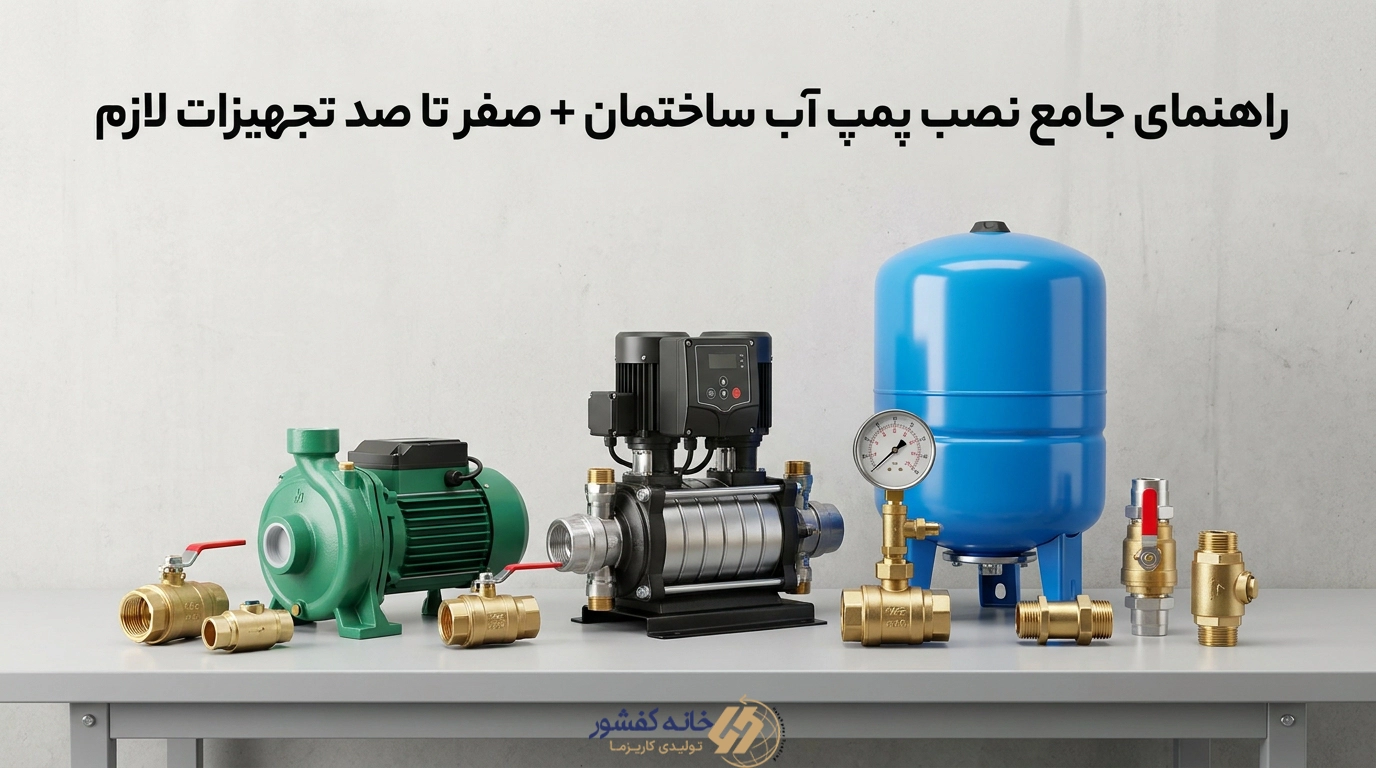

تجهیزات ضروری برای نصب پمپ آب شامل مخزن ذخیره استاندارد، شیر یک‌طرفه جهت جلوگیری از بازگشت آب، ست کنترل یا منبع تحت فشار، صافی ورودی برای فیلتر سنگ‌ریزه، اتصالات برنجی یا پلی‌اتیلن و لرزه‌گیر است. استفاده از این قطعات علاوه بر حفظ سلامت پمپ، فشار آب ساختمان را تثبیت می‌کند.

برای اجرای یک نصب بی‌نقص به این تجهیزات نیاز دارید:

• شیر یک‌طرفه (Check Valve): قطعه‌ای که تنها اجازه عبور آب در یک جهت را می‌دهد و از تخلیه فشار مدار به داخل مخزن جلوگیری می‌کند.

• ست کنترل یا منبع تحت فشار: کلید اتوماتیک برقی که فرمان روشن و خاموش شدن پمپ را صادر می‌کند.

• صافی برنجی (Strainer): فیلتر توری شکل که قبل از ورودی نصب شده و مانع ورود رسوبات شهری به پروانه پمپ می‌شود.

• مغزی، مغزی تبدیل و زانو برنجی: جهت اتصال قطعات بدون فشار آوردن به رزین‌های بدنه پمپ.

• شیر توپی (Ball Valve): برای قطع و وصل سریع جریان آب در ورودی و خروجی پمپ جهت تعمیرات آتی.

برای تامین قطعات جانبی استاندارد و بررسی مشخصات فنی انواع تجهیزات، می‌توانید به صفحه خرید انواع پمپ آب و تجهیزات لازم برای پمپ آب مراجعه کنید.

راهنمای گام‌به‌گام نحوه نصب کردن پمپ آب

اجرای لوله‌کشی پمپ آب باید طبق اصول هیدرولیکی انجام شود تا فشار به تمام طبقات به‌صورت یکنواخت برسد. در ادامه، مراحل اجرای خط لوله‌کشی به ترتیب الزامی آمده است:

1. جانمایی محل نصب: پمپ و مخزن باید روی یک سطح کاملا تراز، بتنی و سرپوشیده قرار گیرند. محل نصب باید دور از یخ‌زدگی در زمستان و تابش مستقیم خورشید باشد. برای اطلاع از محل نصب دقیق پمپ آب وبلاگ راهنمایی محل نصب پمپ آب را مطالعه کنید.

2. برقراری لوله خروجی مخزن: خروجی مخزن باید حداقل ۱۰ سانتی‌متر بالاتر از کف آن باشد تا رسوبات ته‌نشین‌شده وارد لوله‌کشی نشوند.

3. نصب صافی ورودی: صافی توری را مستقیما بر روی خروجی مخزن متصل کنید تا سنگ‌ریزه‌ها وارد پروانه دستگاه نشوند.

4. اجرای مدار بای‌پاس (Bypass): یک مسیر فرعی لوله‌کشی بین ورودی مخزن و خروجی پمپ ایجاد کنید و روی آن یک شیر توپی بگذارید. در صورت قطعی برق، با باز کردن این شیر، آب شهری با فشار معمولی در طبقات پایین جریان خواهد یافت.

5. اتصال لوله به ورودی پمپ: لوله ورودی را بدون فشار و کشش مکانیکی به پمپ متصل کنید. تغییر سایز لوله ورودی به سایز کوچک‌تر از دهانه پمپ، باعث ایجاد پدیده کاویتاسیون (تشکیل حباب و خوردگی پروانه) می‌شود.

6. نصب شیر یک‌طرفه و کلید اتوماتیک: شیر یک‌طرفه را در دهانه خروجی پمپ قرار داده و سپس ست کنترل را روی آن ببندید.

یک خطای بسیار رایج که در بسیاری از پروژه‌های ساختمانی دیده می‌شود، پیچاندن بیش از حد نوار تفلون روی رزین‌های برنجی یا استفاده از چسب‌های غیراستاندارد است. این کار باعث ترک خوردن بدنه ورودی پمپ یا مسدود شدن مسیر جریان آب با اضافه تفلون می‌شود.

نکات کلیدی در اتصال پمپ آب به مخزن ذخیره

اتصال مستقیم پمپ به مخزن نیازمند رعایت جزئیاتی است که از انتقال ارتعاش موتور به لوله‌کشی ساختمان و ورود ذرات معلق به داخل پروانه جلوگیری کند. عدم رعایت این موارد، عامل اصلی صدای ناهنجار پمپ در محیط‌های آپارتمانی است.

نحوه اتصال پمپ آب به مخزن ذخیره به این صورت است که خروجی مخزن باید از طریق یک صافی به ورودی پمپ متصل شود. سپس شیر یک‌طرفه در خروجی پمپ قرار می‌گیرد تا فشار آب حفظ شود. نصب شیلنگ حصیری یا لرزه‌گیر بین مخزن و پمپ، لرزش و صدای دستگاه را به حداقل می‌رساند.

جهت افزایش ایمنی و کارایی سیستم، رعایت سه نکته زیر الزامی است:

• استفاده از لرزه‌گیر آکاردئونی یا شیلنگ حصیری: نصب این قطعه در ورودی و خروجی پمپ، لرزش‌های ناشی از استارت موتور را جذب کرده و مانع شکستگی اتصالات پلاستیکی مخزن می‌شود.

• نصب شیر فلکه مجزا: در ورودی پمپ و خروجی مخزن حتما از شیر توپی استفاده کنید تا هنگام سرویس یا تعویض پمپ، نیازی به تخلیه کامل آب مخزن نباشد.

• هواگیری اولیه: پیش از روشن کردن پمپ برای اولین بار، پیچ هواگیری روی بدنه را باز کنید تا هوای حبس‌شده خارج شود؛ کارکرد خشک پمپ حتی به مدت چند ثانیه، فیبر و فنر (سیل مکانیکی) را می‌سوزاند.

در تست‌های کارگاهی مشخص شد که ۸۰ درصد صدای مزاحم پمپ آب در واحدهای مسکونی، ناشی از اتصال صلب و مستقیم لوله‌های فلزی یا تک‌لایه به بدنه پمپ است، بدون آنکه از لرزه‌گیر استفاده شده باشد.

تنظیم کلید اتوماتیک و ست کنترل در نصب پمپ آب

ست کنترل و کلید اتوماتیک مکانیکی، وظیفه فرمان دادن به پمپ برای شروع و قطع جریان آب را بر عهده دارند. انتخاب بین این دو ابزار باید بر اساس ارتفاع ساختمان و الگوی مصرف انجام شود.

برای تنظیم ست کنترل، پیچ تنظیم فشار (که معمولاً با علامت + و – مشخص شده) جهت تغییر نقطه استارت پمپ به کار می‌رود. اگر پمپ پس از بستن شیر آب خاموش نمی‌شود، پیچ تنظیم را به سمت منفی (-) بچرخانید تا حساسیت سنسور کاهش یابد. در صورتی که با باز کردن شیر آب، پمپ با تاخیر زیاد روشن می‌شود، پیچ را کمی به سمت مثبت (+) بچرخانید.

اشتباهات رایج و عیب‌یابی در نصب پمپ آب

شناخت خطاهای متداول در فرآیند نصب، هزینه تعویض قطعات و تعمیرات مجدد را کاهش می‌دهد. بسیاری از مشکلات افت فشار پس از نصب، ناشی از ایراد در خود پمپ نیست.

برای عیب‌یابی سریع، چک‌لیست زیر را بررسی کنید:

• پمپ یکسره کار می‌کند: شیر یک‌طرفه خرابی دارد و آب به مخزن برمی‌گردد، یا ست کنترل دچار گرفتگی شده است.

• فشار آب نوسان دارد: منبع تحت فشار تیوپ پاره کرده یا باد آن خالی شده است.

• پمپ روشن می‌شود اما آب پمپاژ نمی‌شود: سیستم هوا گرفته است یا صافی ورودی به دلیل رسوبات شهری مسدود شده است.

• بدنه پمپ برق دارد: سیم‌آرت (اتصال به زمین) وصل نشده یا رطوبت به جعبه تقسیم برقی پمپ نفوذ کرده است.

این راهکار برای چه کسانی مناسب نیست؟

اگر در یک مجتمع مسکونی با بیش از ۱۰ واحد زندگی می‌کنید یا ارتفاع ساختمان شما از ۷ طبقه بیشتر است، نصب یک پمپ تک‌فاز ساده همراه با ست کنترل، پاسخگوی نیاز شما نخواهد بود. در چنین شرایطی باید از سیستم بوسترپمپ (دو یا چند پمپ موازی) به همراه تابلو فرمان هوشمند و منابع تحت فشار با حجم بالا (حداقل ۱۰۰ لیتر) استفاده شود. اجرای پمپ‌های کوچک خانگی برای این ساختمان‌ها تنها باعث فشار مضاعف به موتور و سوختن سریع آن می‌شود.

پرسش‌های متداول

چرا پمپ آب پس از بستن تمامی شیرها خاموش نمی‌شود؟

این مشکل معمولاً به دلیل خرابی یا تنظیم نبودن ست کنترل، نشتی در لوله‌کشی ساختمان یا خراب شدن شیر یک‌طرفه رخ می‌دهد که باعث بازگشت فشار به مخزن می‌شود.

آیا می‌توان پمپ آب را در فضای باز و بدون سایه‌بان نصب کرد؟

خیر؛ قرار گرفتن پمپ در معرض تابش مستقیم خورشید و بارش باران باعث آسیب به قطعات برقی، خنک نشدن موتور و کاهش شدید عمر دستگاه می‌شود.

بهترین محل برای نصب شیر یک‌طرفه در مدار پمپ کجاست؟

شیر یک‌طرفه باید در خروجی پمپ و قبل از ست کنترل یا منبع فشار نصب شود تا از برگشت آب به داخل پمپ و افت فشار شبکه جلوگیری کند.

قطر لوله ورودی به پمپ آب باید چقدر باشد؟

قطر لوله ورودی نباید از سایز ورودی پمپ کوچک‌تر باشد؛ کم بودن قطر لوله باعث پدیده کاویتاسیون (ایجاد حباب و صدای شدید) و سوختن پروانه پمپ می‌شود.
